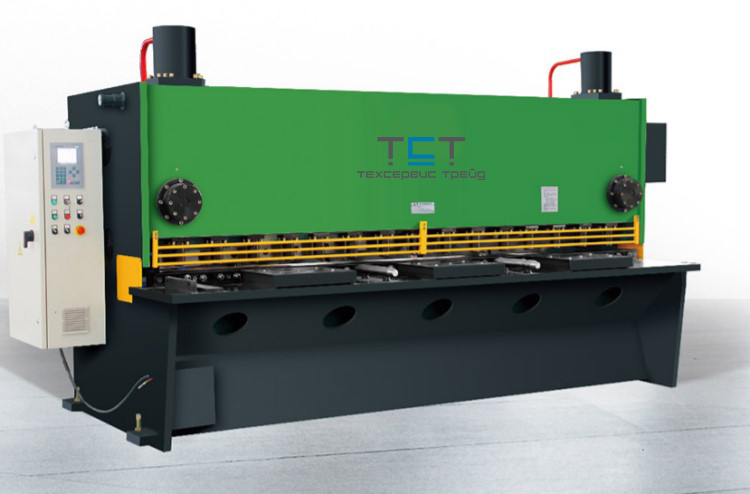

Краткая характеристика

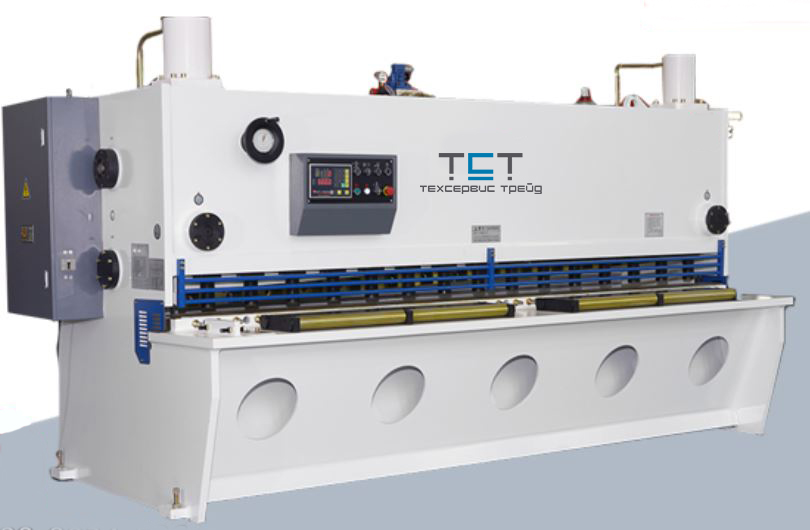

Ножницы выполнены из цельной сварной устойчивой конструкции из листовой стали, способной уменьшать колебания. Использование шарико-винтовой передачи и линейных направляющих, а также сервомеханизмом управления повышают точность позиционирования. Во время работы ножниц гидроцилиндры надежно закреплены. Угол сдвига регулируется, чтобы уменьшить искажение листа. Вращающаяся шарико-винтовая передача предотвращает возникновение царапин на листе и уменьшает сопротивление трения. Используется голландская система ЧПУ DelemDAC360S.Особенности:
Высокоэффективная обработка материалов;
Широко применяется для механического оборудования, электрооборудования, в авиации и космонавтике и других отраслях, где необходима резка и обработка листов;
Специально спроектированный защитных кожух обеспечивает безопасность в эксплуатации;
Напольная портальная конструкция высокую эффективность и легко сочетается с другими взаимозаменяемыми деталями;
Корпус станка выполнен из листовой стали сваренной с перекладиной, тем самым удовлетворяя требования длительной эксплуатации при высокой скорости работы станка;
В станке используется импортированный серво-модуль шестерня-рейка редуктора, которые обеспечивают надежность работы;
Станок оснащен оптико-волоконным лазерным генератором с высокой эффективностью фотоэлектрического преобразования. Скорость резки станка высокая, а себестоимость низкая. Станок устойчив в работе.

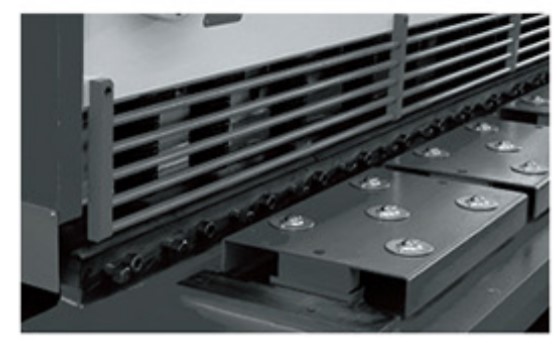

Сверическая поверхность стола Задняя поверхность ножниц

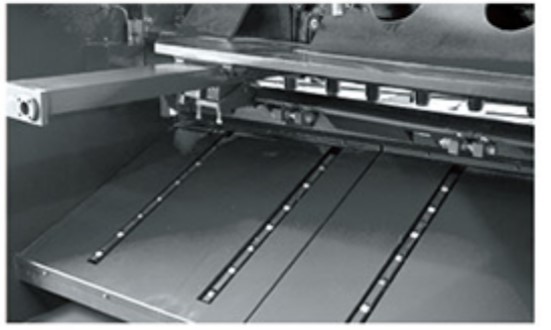

Пневматический задний держатель

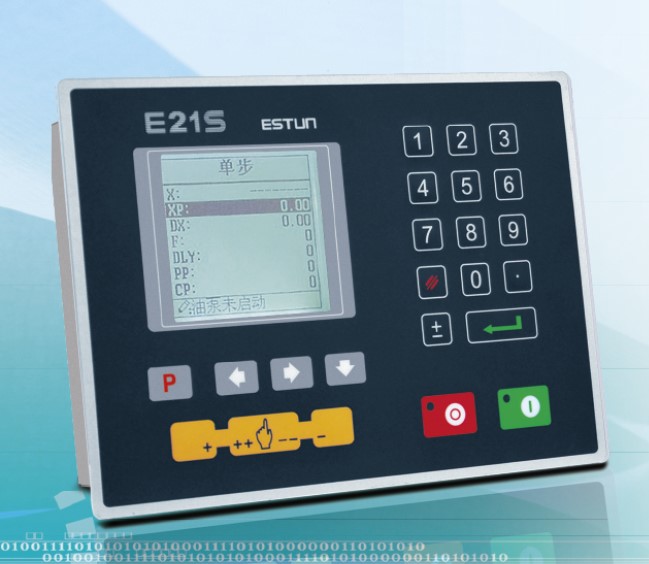

Контроллер E21S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
· ЖК-дисплей высокой четкости, доступен английском языке, отдельная страница для отображения параметров программирования, для более быстрого и удобного ввода данных.
· Задний упор: интеллектуальное позиционирование, в случае необходимость есть ручная регулировка.
· Резка: встроенный таймер резки, простота в эксплуатации, экономия расходов.

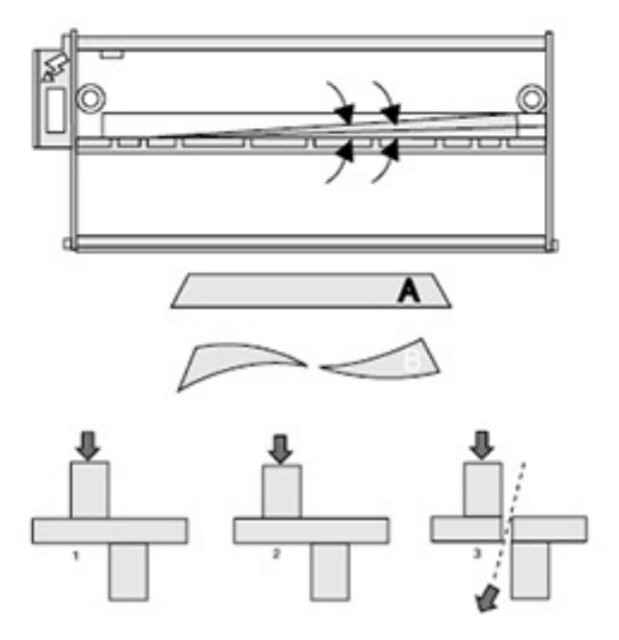

· Угол резки: встроенная функция регулировки угла резки с индикатором угла.
· Зазор ножа: обратная связь с кодером, своевременное отображение величины зазора.
· Благодаря функции резервного копирования и восстановления, с помощью одной кнопки параметры могут быть восстановлены в любое время по мере необходимости.
· Все кнопки на панели являются микровыключателями, которые тщательно протестированы EMC, высокой и низкой температурой, вибрацией и т.д. Для обеспечения стабильности и срока службы изделия.
· Пройдена сертификация CE для удовлетворения потребностей зарубежных рынков.
ОСНОВНЫЕ ФУНКЦИИ:
· Контроль заднего упора
· Автоматическое позиционирование
· Регулировка угла лезвия, зазора, регулировка хода
· Подсчет заготовок
· Ручное смещение оси
· Одношаговое и многошаговое программирование
· Может запомнить 40 программ,
· 25 шагов на программу
· Автоматическая остановка
· Одностороннее позиционирование
· Свободная установка масштабного множителя
· Функция свободной настройки при помощи нажима одной кнопки
· Сохранение и восстановление параметров при помощи нажима одной кнопки
· Сохранения в памяти, даже при отключении электричества
· 160x160 LCD-дисплей
· Работа в сантиметрах, миллиметрах, дюймах
· Оборудование переведено на английский язык
СТАНДАРТЫ ПРОГРАММИРОВАНИЯ
· Диапазон перемещения по оси X: 0 ~ 9999,999 мм / дюйм
· Диапазон отступления: 0 ~ 9999,999 мм / дюйм
· Диапазон подсчета заготовок: 0 ~ 99999 раз
· Количество повторов заготовки: 0 ~ 99 раз
БЛОК ПИТАНИЯ
· Входное напряжение: DC24V ± 10%
· Номинальный ток: 1А

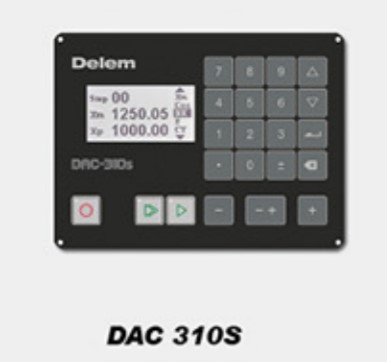

DSAC 310
LCD дисплей, 128x64 пикселей
функция управления задними упорами
Контроль зазоров между лезвиями
Контроль линии резки
Одновременное отображение фактического и программируемого местоположения
Расчет отрезка
100 шагов программы
Установка панели контроля / установка частотного контроля

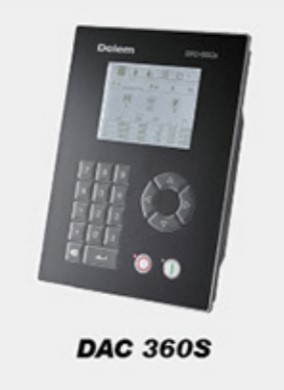

DAC 360S
Установка панели/ LCD дисплей
Управление задней опорой
Управление угла ножниц
Управление зазора между лезвиями
Управление хода ножниц
Ручная регулировка осей
Контроль давления

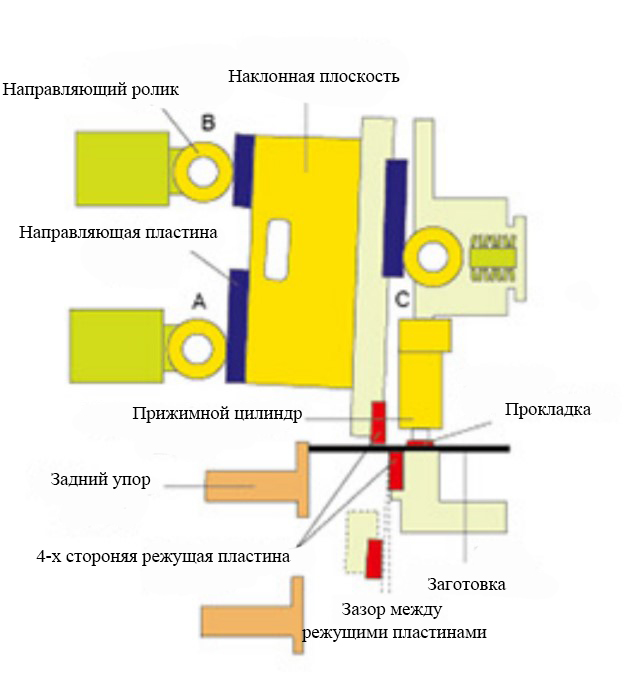

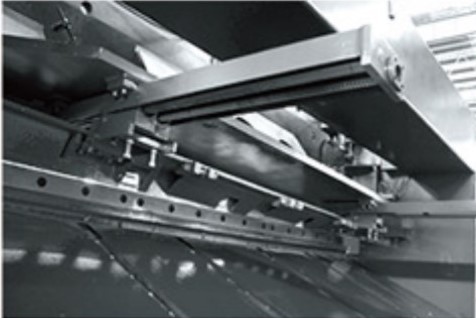

Использование трехколесной направляющей системы.
Пройдя специальную обработку и прессование направляющие крепко сцеплены между собой не оставляя зазора. Зазор между лезвиями ножниц можно регулировать согласно требованиям.
