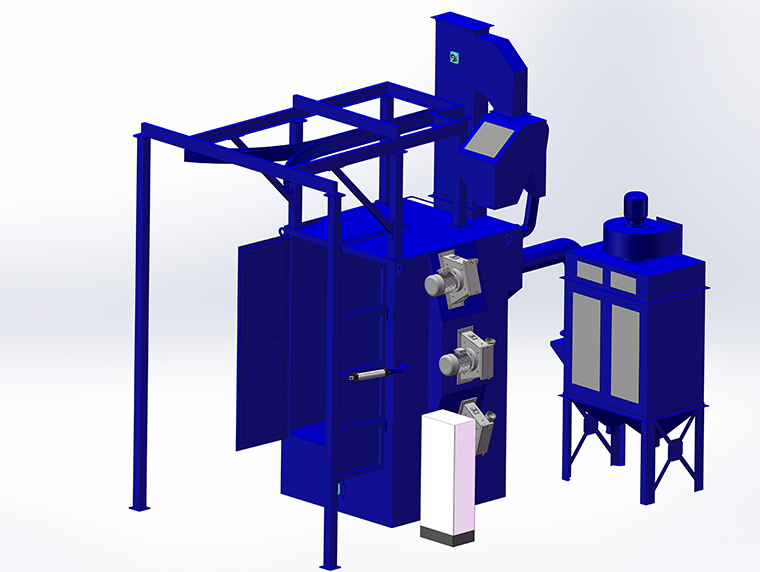

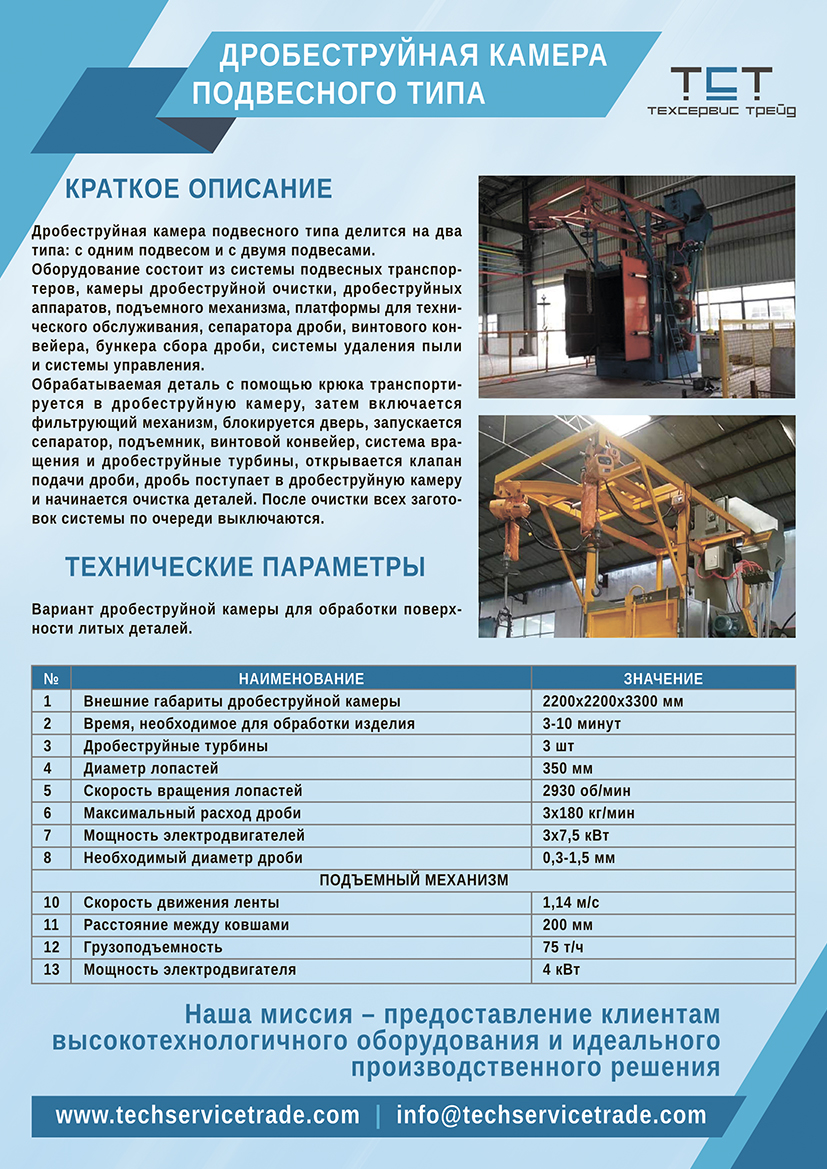

Дробеметная камера подвесного типа

Дробеметная камера подвесного типа


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

     Вариант дробеструйной камеры для обработки поверхности литых деталей.

    №

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

1

  Внешние габариты дробеструйной камеры

  2200×2200×3300 мм

2

  Время, необходимое для обработки изделия

  3-10 минут

3

  Дробеструйные турбины

  3 шт

4

  Диаметр лопастей

  350 мм

5

  Скорость вращения лопастей

  2930 об/мин

6

  Максимальный расход дроби

  3×180 кг/мин

7

  Мощность электродвигателей

  3×7,5 кВт

8

  Необходимый диаметр дроби

  0,3-1,5 мм

ПОДЪЕМНЫЙ МЕХАНИЗМ

10

  Скорость движения ленты

  1,14 м/с

11

  Расстояние между ковшами

  200 мм

12

  Грузоподъемность

  75 т/ч

13

  Мощность электродвигателя

  4 кВт

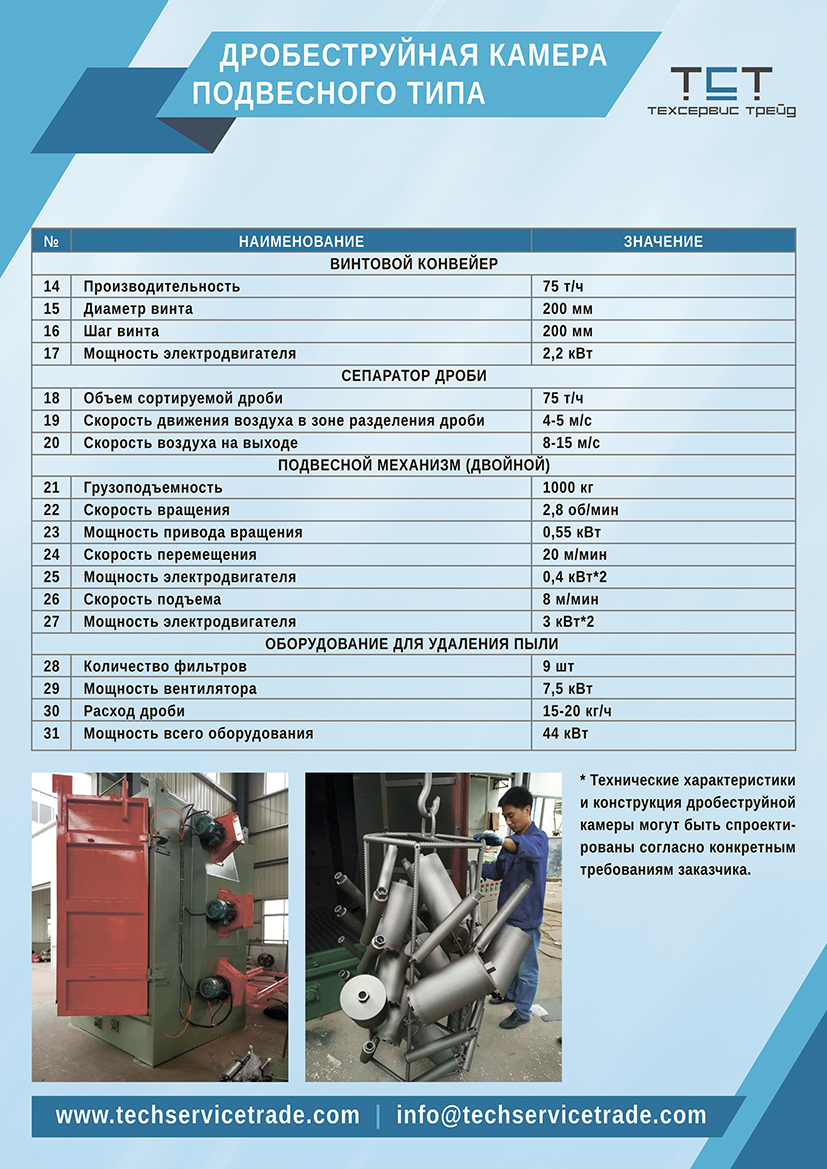

ВИНТОВОЙ КОНВЕЙЕР

14

  Производительность

  75 т/ч

15

  Диаметр винта

  200 мм

16

  Шаг винта

  200 мм

17

  Мощность электродвигателя

  2,2 кВт

СЕПАРАТОР ДРОБИ

18

  Объем сортируемой дроби

  75 т/ч

19

  Скорость движения воздуха в зоне разделения дроби

  4-5 м/с

20

  Скорость воздуха на выходе

  8-15 м/с

ПОДВЕСНОЙ МЕХАНИЗМ (ДВОЙНОЙ)

21

  Грузоподъемность

  1000 кг

22

  Скорость вращения

  2,8 об/мин

23

  Мощность привода вращения

  0,55 кВт

24

  Скорость перемещения

  20 м/мин

25

  Мощность электродвигателя

  0,4 кВт*2

26

  Скорость подъема

  8 м/мин

27

  Мощность электродвигателя

  3 кВт*2

ОБОРУДОВАНИЕ ДЛЯ УДАЛЕНИЯ ПЫЛИ

28

  Количество фильтров

  9 шт.

29

  Мощность вентилятора

  7,5 кВт

30

  Расход дроби

  15-20 кг/ч

31

  Мощность всего оборудования

  44 кВт


 * Технические характеристики и конструкция дробеструйной камеры могут быть спроектированы согласно конкретным требованиям заказчика.
