Машина для нарезки SMC материала

Машина для нарезки SMC материала

КРАТКОЕ ОПИСАНИЕ

Данное оборудование используется для автоматической подачи листа SМС материала, автоматического снятия защитной пленки с материала и автоматической нарезки в соответствии с требуемыми размерами и весом материала SMC, что может уменьшить затраты труда и увеличить его эффективность.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Максимальная ширина лист SМС, который может быть разрезан: 1,5 метра
  • Точность резки листа ≥ 2 мм
  • Скорость резания ≥ 6 м/мин
  • Машина может весить до 40 кг
  • Точность взвешивания +/- 40 г.
  • Возможность ввода любой длины, которую вы хотите
  • Непрерывная подача материала
ГЛАВНЫЕ ОСОБЕННОСТИ ОБОРУДОВАНИЯ

  • Все оборудование приводится в движение двумя наборами серводвигателей, синхронно и точно, что обеспечивает точность и ровность нарезки листа материала.
  • Для эффективного улучшения контроля точности всего оборудования и увеличения надежности и безопасности системы используются профессиональный программируемый контроллер, сенсорный LCD экран и технология управления по шине.
  • Для каждого производственного процесса можно настроить 5 групп длин различной спецификации и в каждом процессе, может быть настроено произвольное число отрезов. Можно сохранить до 24 групп различных условий производственного процесса.

СОСТАВ ОБОРУДОВАНИЯ

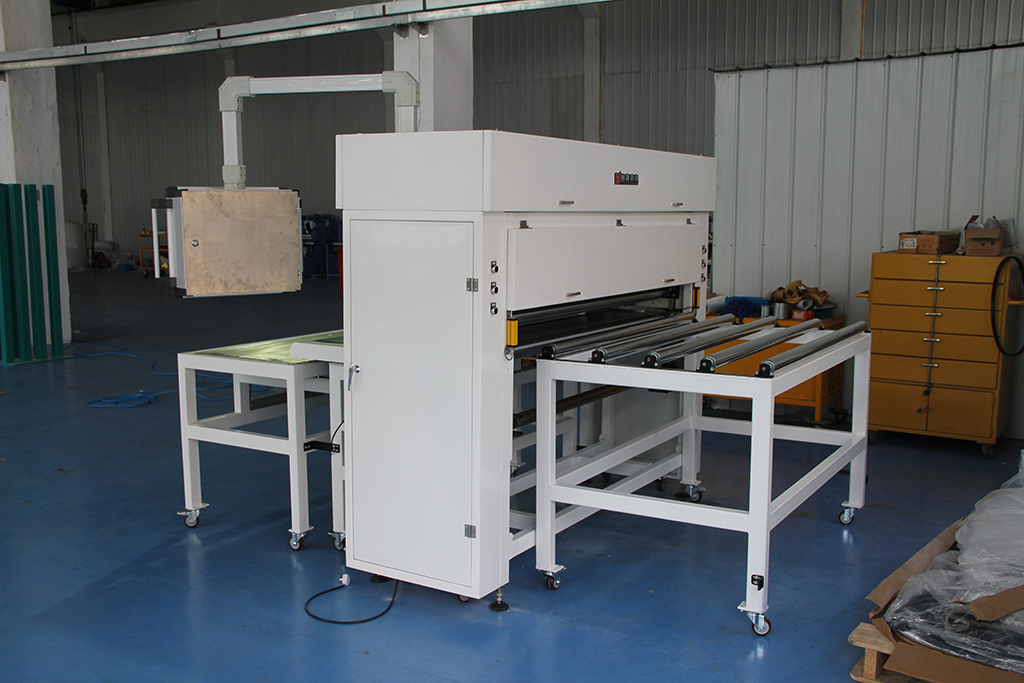

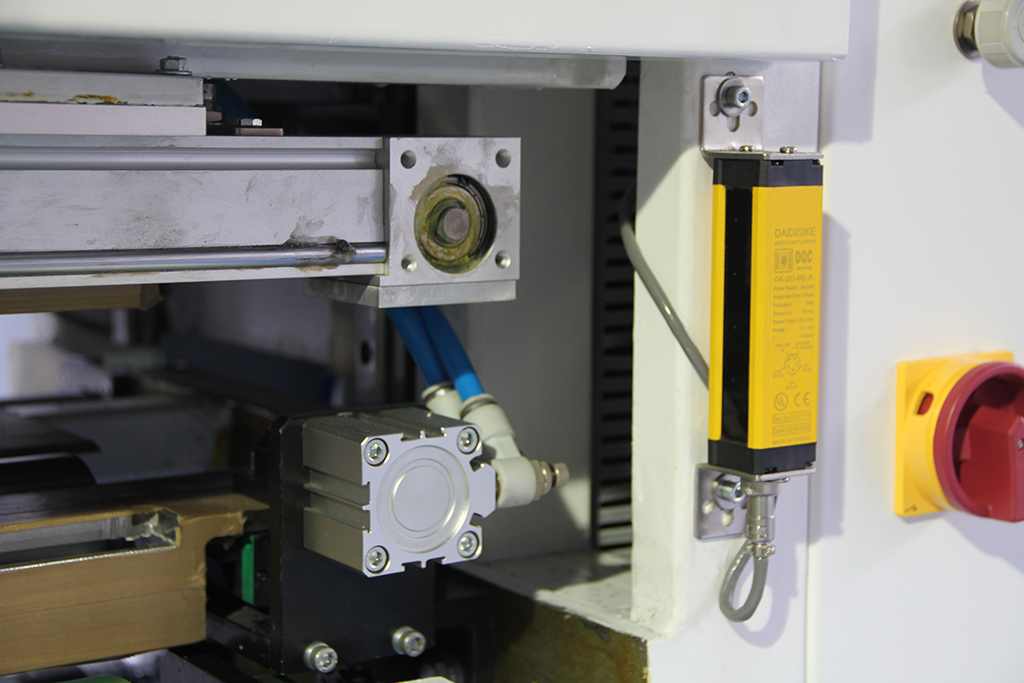

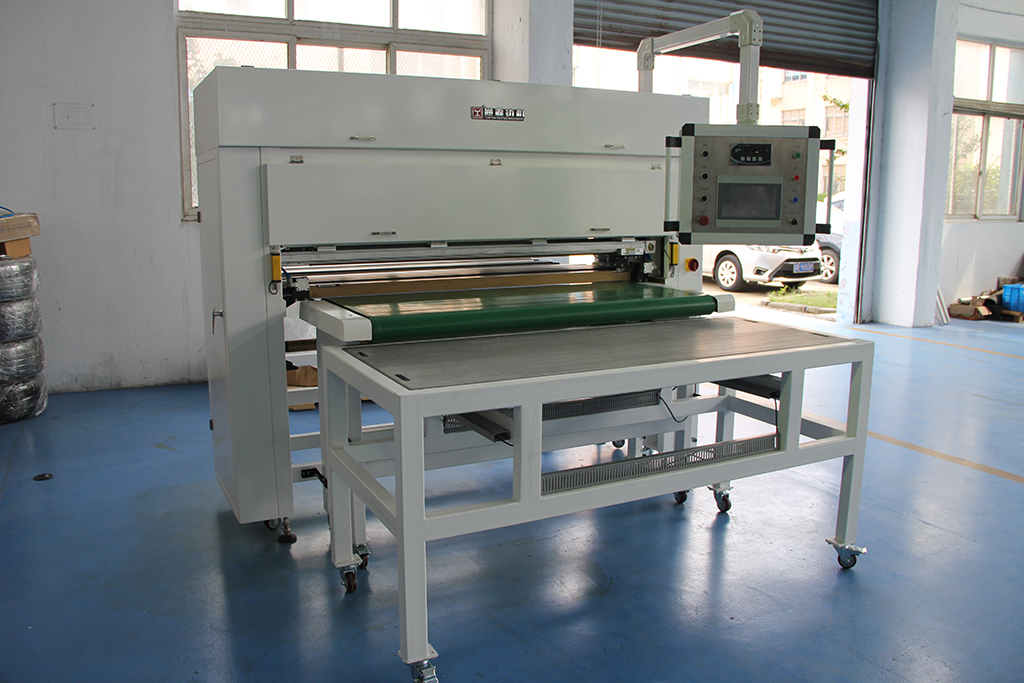

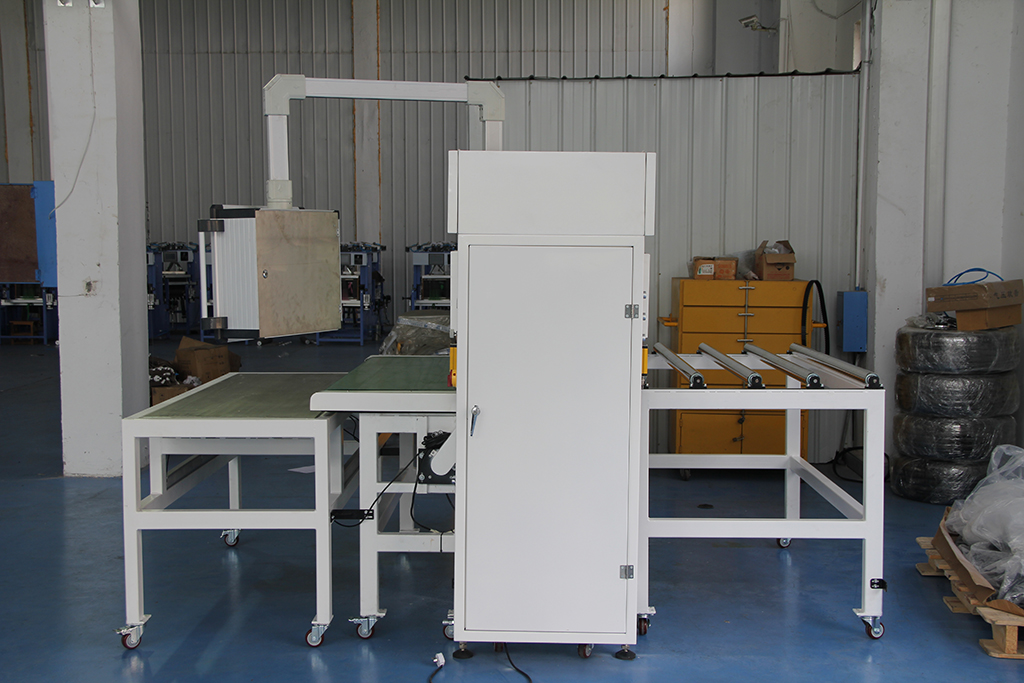

Машина состоит из главного электродвигателя, ПЛК, сервоэлектрического цилиндра, ножа, весовой платформы, защитной системы, системы контроля ввода. Вся рама сварена квадратной трубой 50*50мм.
IMG_7962.JPG     IMG_7958.JPG

IMG_7955.JPG     IMG_7920.JPG

ПРОЕКТНОЕ РЕШЕНИЕ

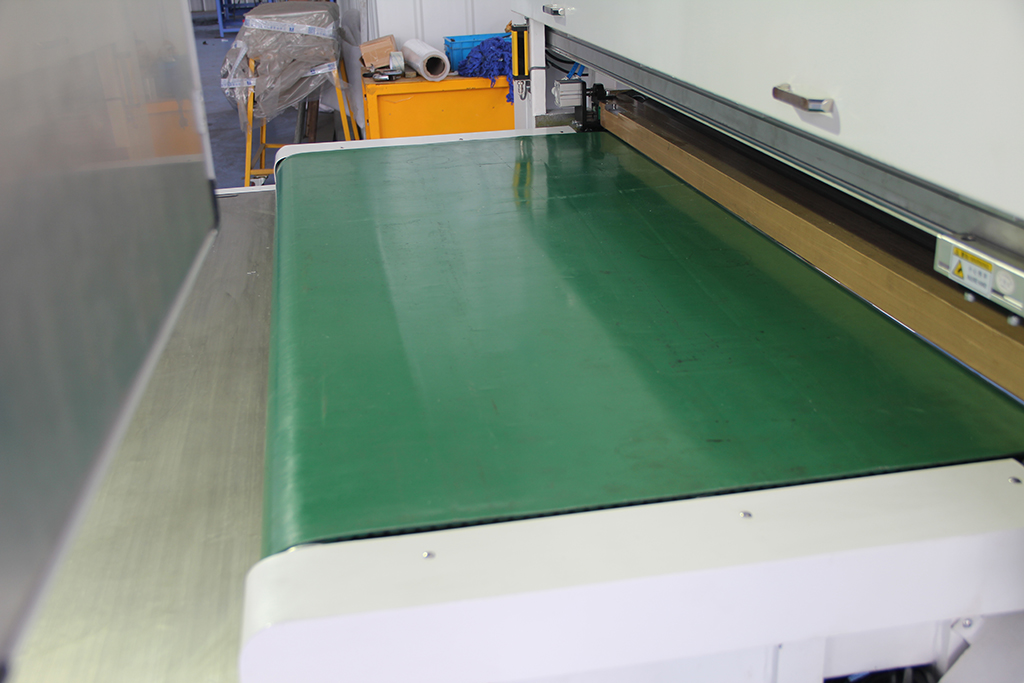

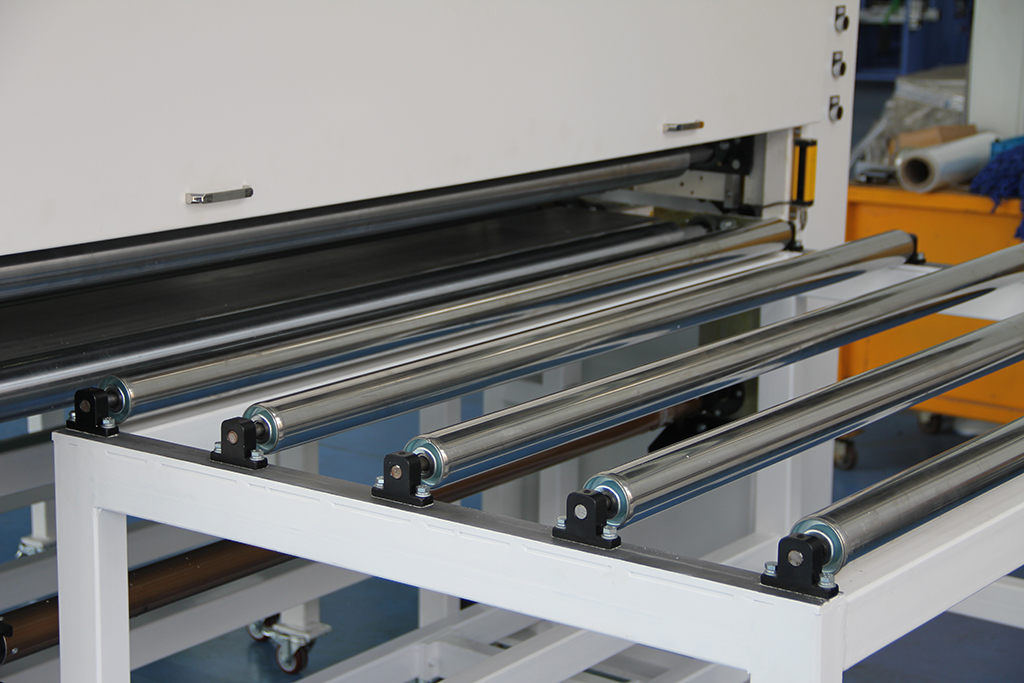

Устройство подачи: недавно разработанная платформа загрузки находится на высоте 1 м от земли. В ситуациях, когда не получается уменьшить натяжение материала, загрузочная площадка может значительно уменьшить натяжение материала, чтобы избежать его разрыва

УСТРОЙСТВО НАМОТКИ ПЛЕНКИ

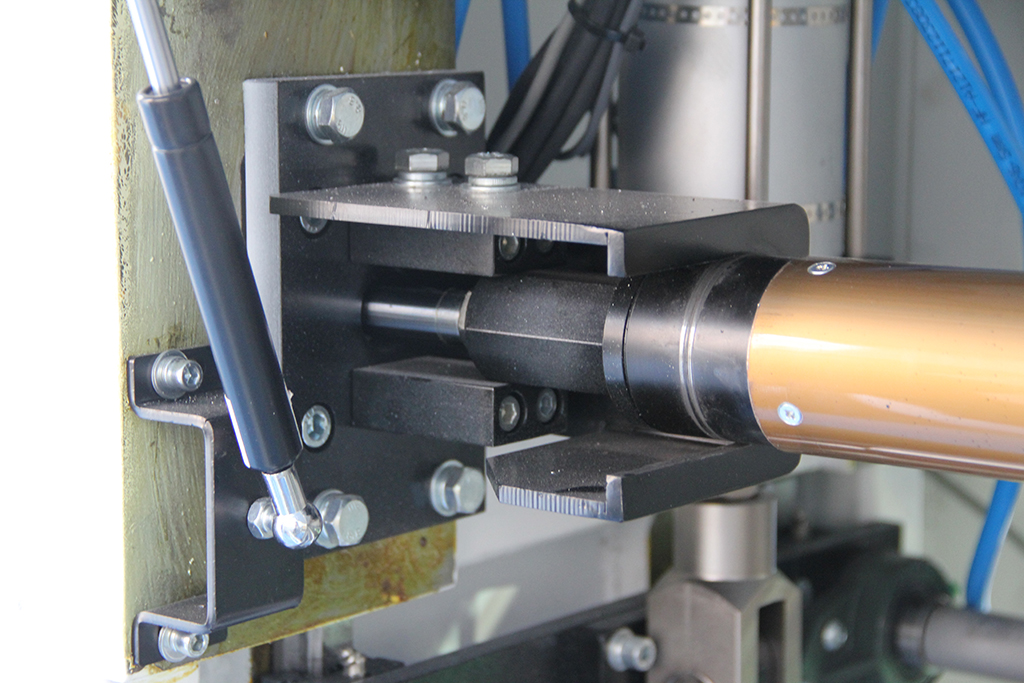

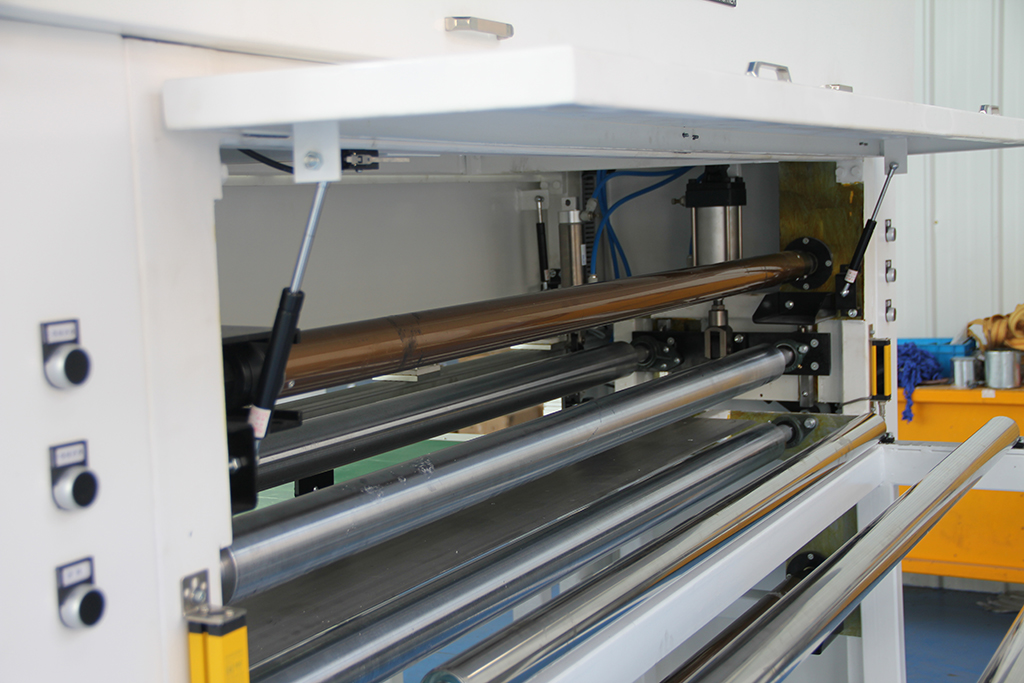

серводвигатель приводит в движение два алюминиевых вала диаметром 60 мм, которые наматывают верхнюю и нижнюю защитные пленки.

РЕЖУЩЕЕ УСТРОЙСТВО

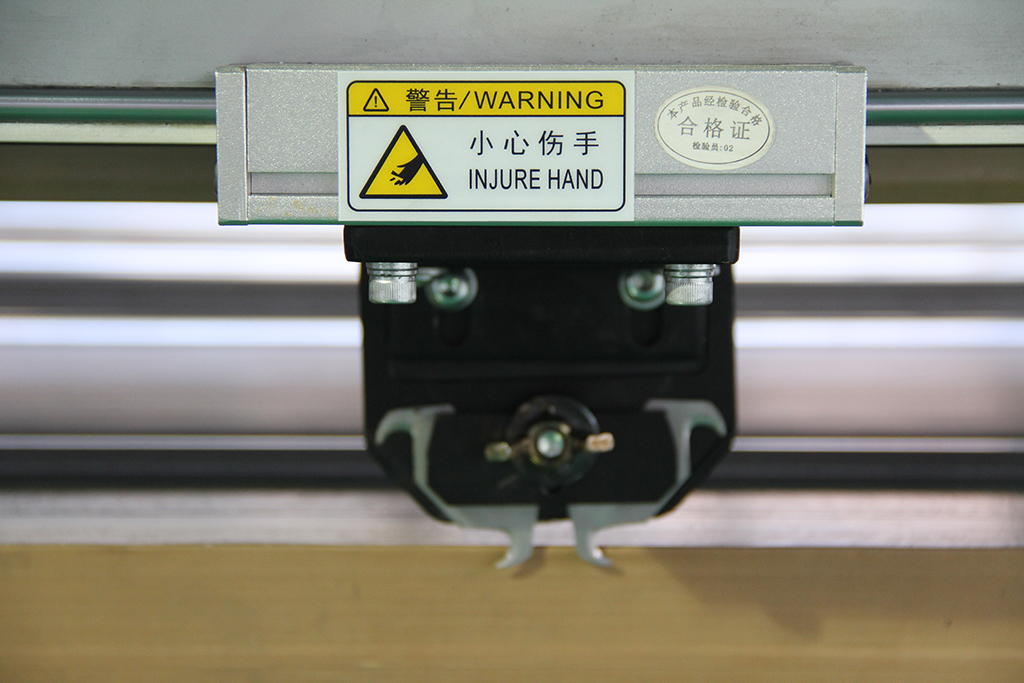

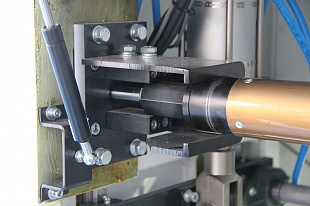

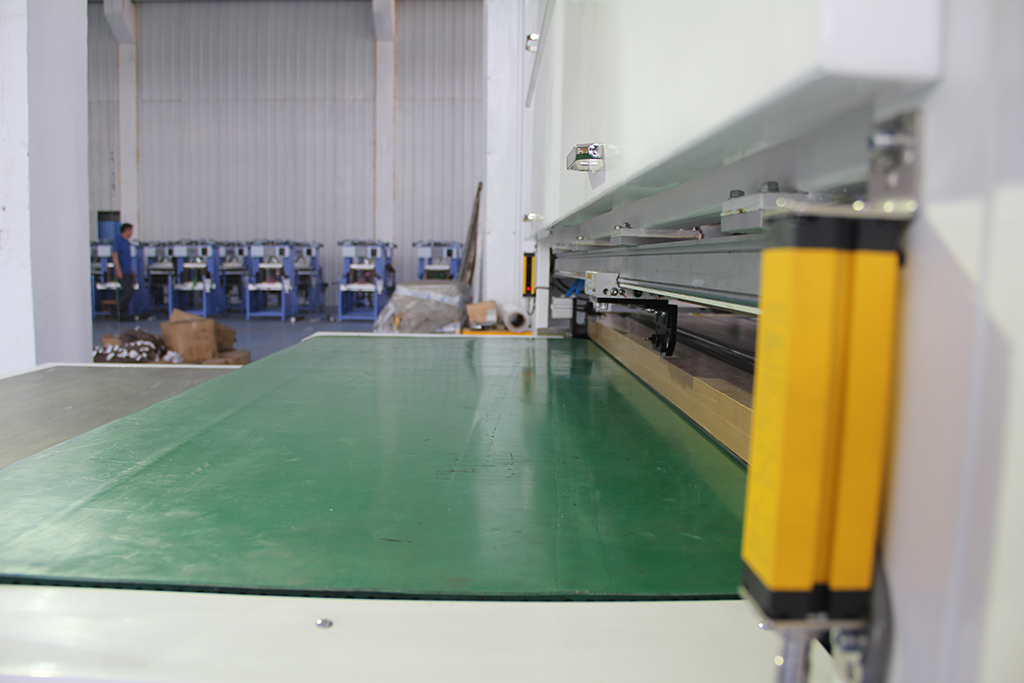

нож устанавливается в посадочное место на подвижном модуле и фиксируется прижимной пластиной, чтобы предотвратить смещение лезвия. В зависимости от объема производства лезвие обычно заменяется каждый день.


ВЕСОВАЯ ПЛАТФОРМА

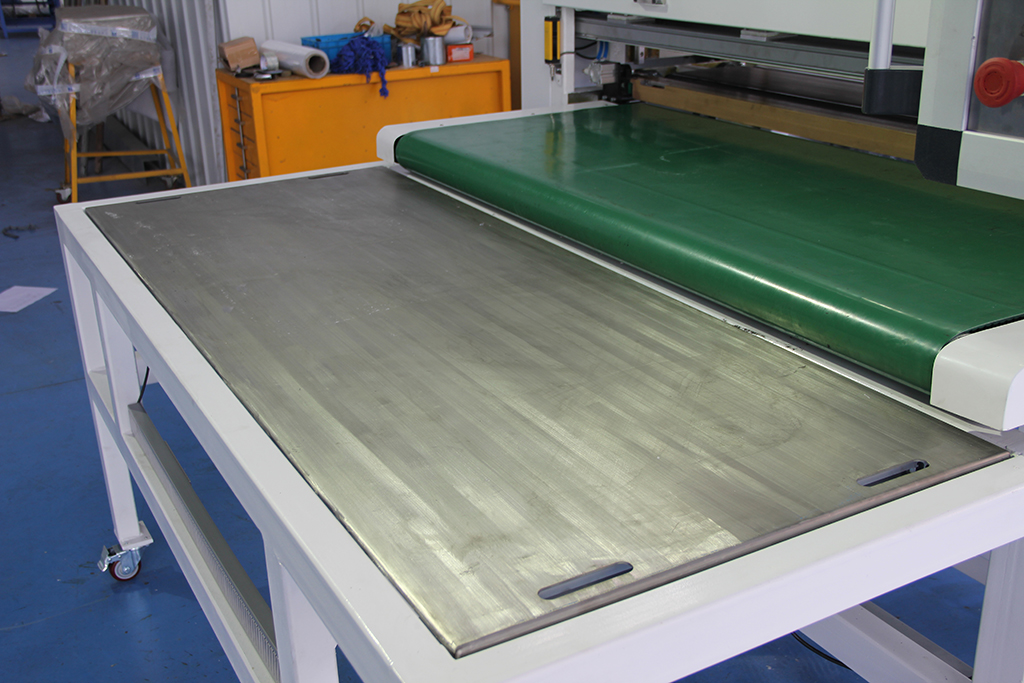

Весовая платформа является отдельным оборудованием, выполнена из профиля 50*50мм, дно оснащено четырьмя универсальными колесами для легкого перемещения. Столешница представляет собой пластину из трехмиллиметровой нержавеющей стали с размером 1800 * 800 мм. Под столешницей установлены 4 датчика, каждый на 20 кг, максимальный вес определяемый платформой 60 кг, с точностью +/- 20 грамм, вес отображается в отдельном окошке панели управления.


УСТРОЙСТВО СИСТЕМЫ УПРАВЛЕНИЯ

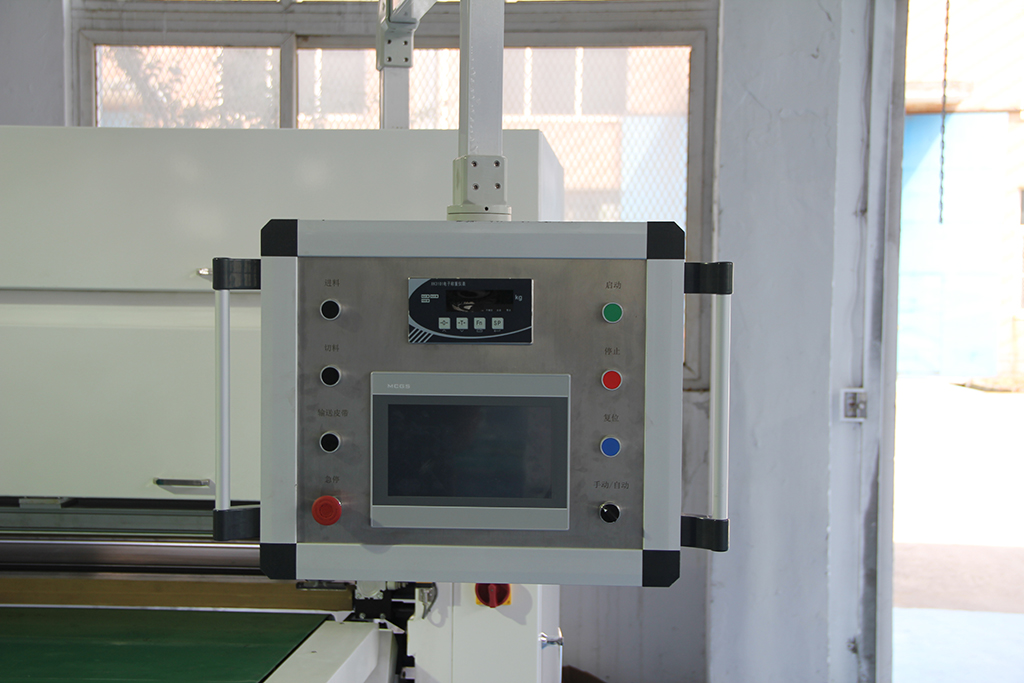

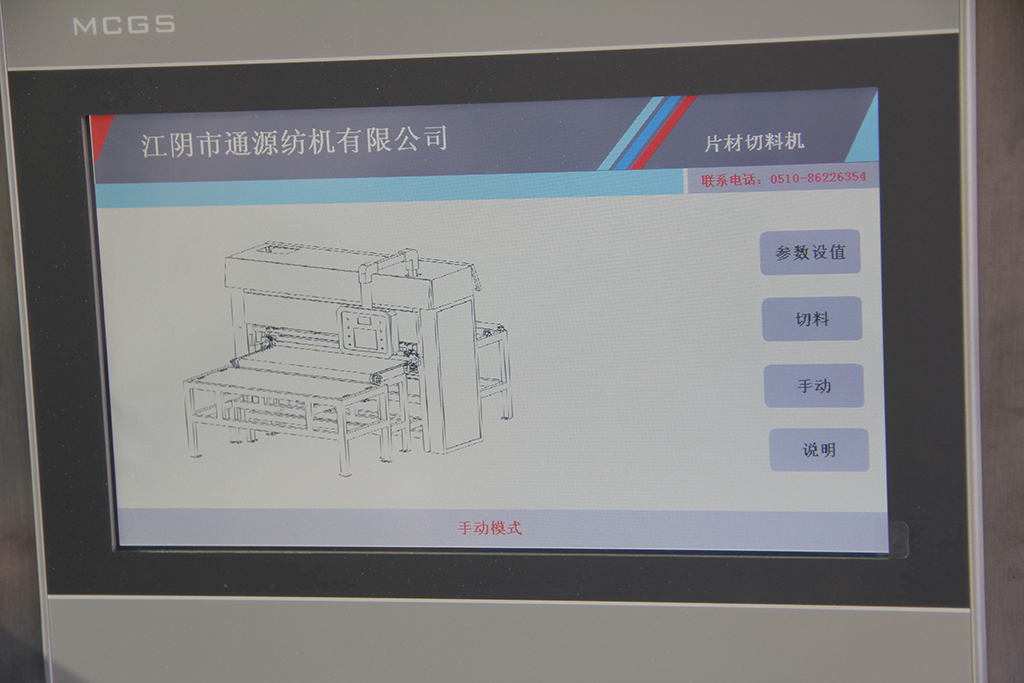

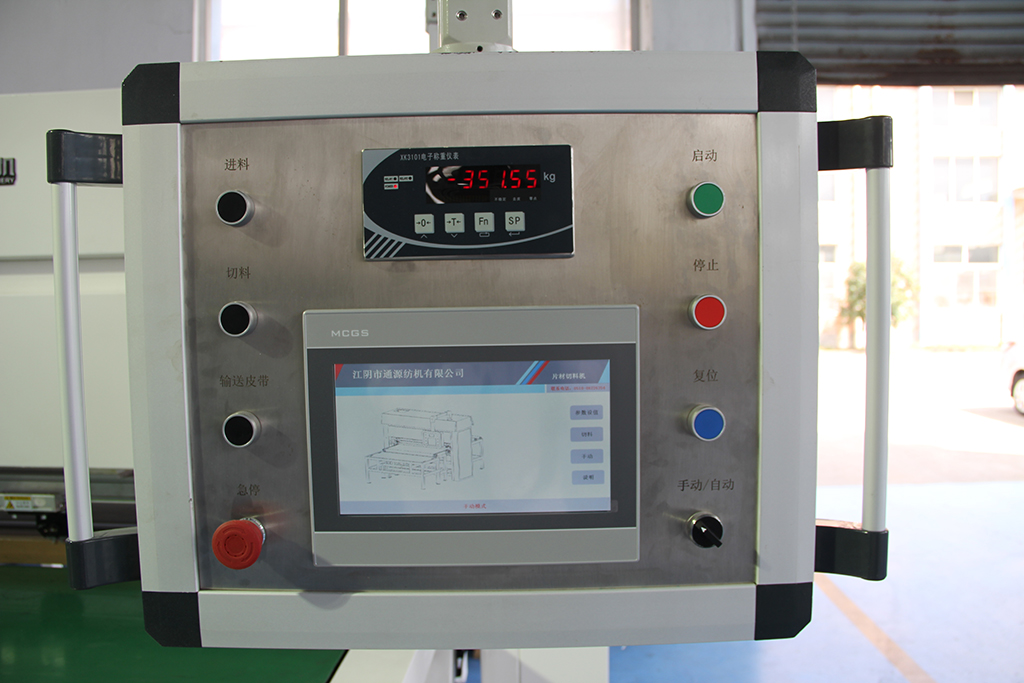

Настройка параметров и управление осуществляются с помощью 10-дюймового сенсорного экрана, платформа имеет все необходимые кнопки, индикатор веса. Оборудование управляется ПЛК, и может записать до 23 шаблонов с размерами нарезки материалов.
