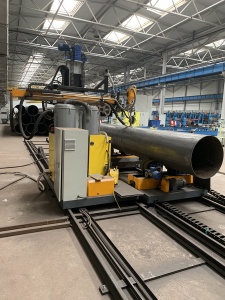

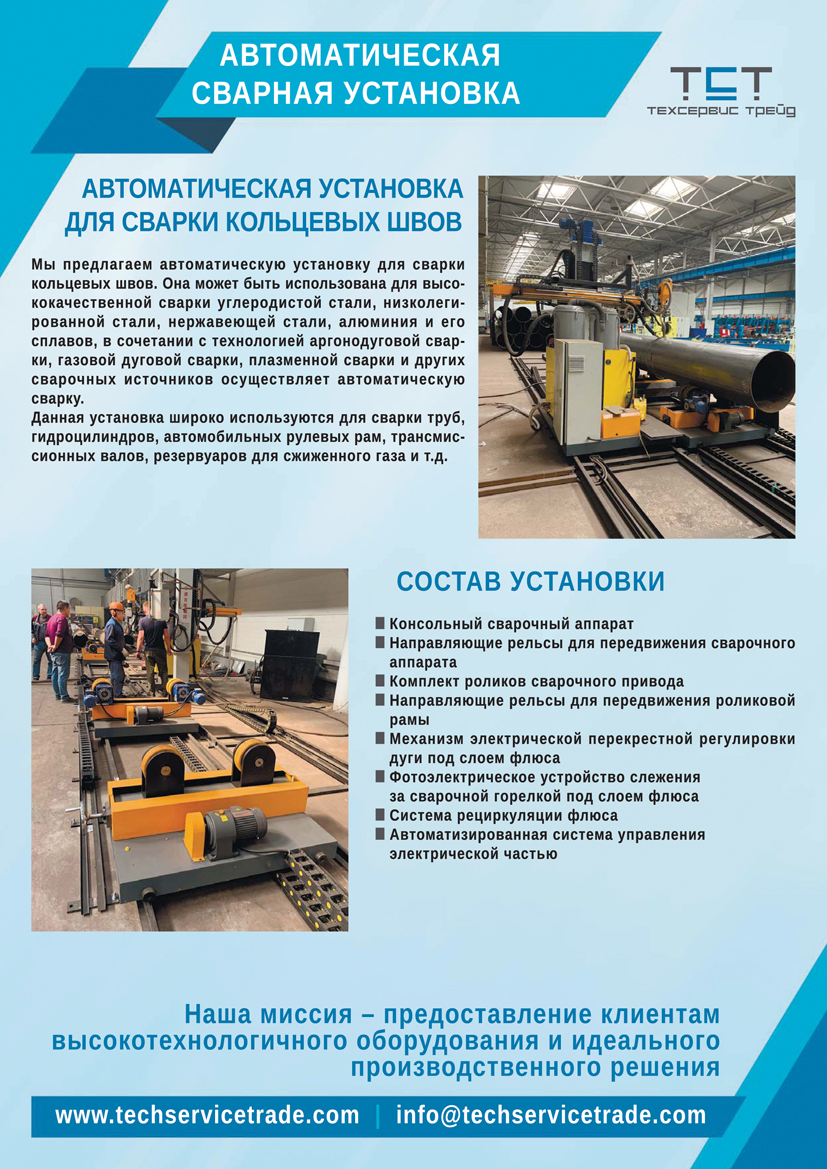

Автоматическая установка для сварки кольцевых швов

Автоматическая установка для сварки кольцевых швов

СОСТАВ УСТАНОВКИ

  • Консольный сварочный аппарат
  • Направляющие рельсы для передвижения сварочного аппарата
  • Комплект роликов сварочного привода
  • Направляющие рельсы для передвижения роликовой рамы
  • Механизм электрической перекрестной регулировки дуги под слоем флюса
  • Фотоэлектрическое устройство слежения за сварочной горелкой под слоем флюса
  • Система рециркуляции флюса
  • Автоматизированная система управления электрической частью

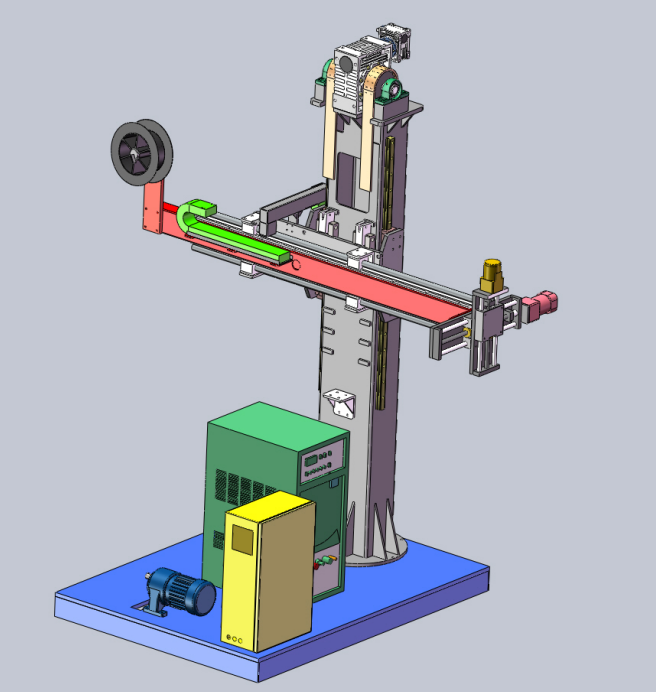

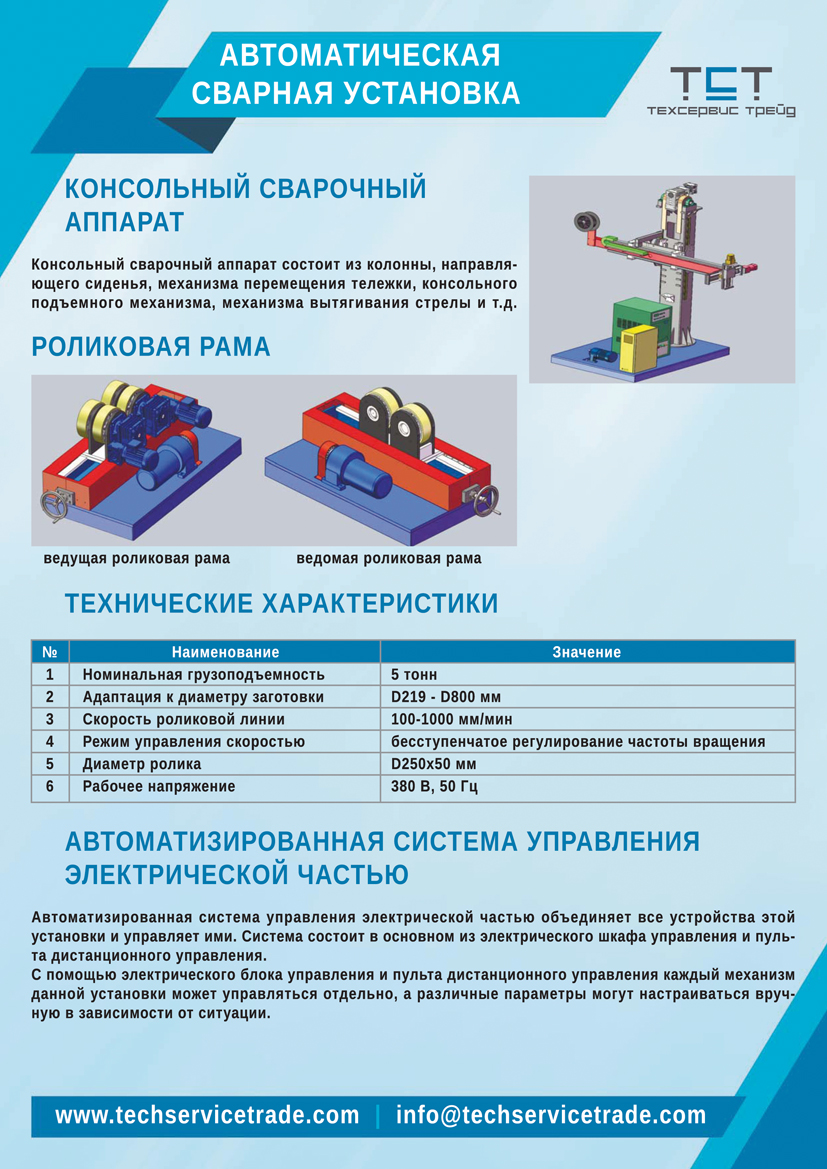

 КОНСОЛЬНЫЙ СВАРОЧНЫЙ АППАРАТ


 Консольный сварочный аппарат состоит из колонны, направляющего сиденья, механизма перемещения тележки, консольного подъемного механизма, механизма вытягивания стрелы и т.д.

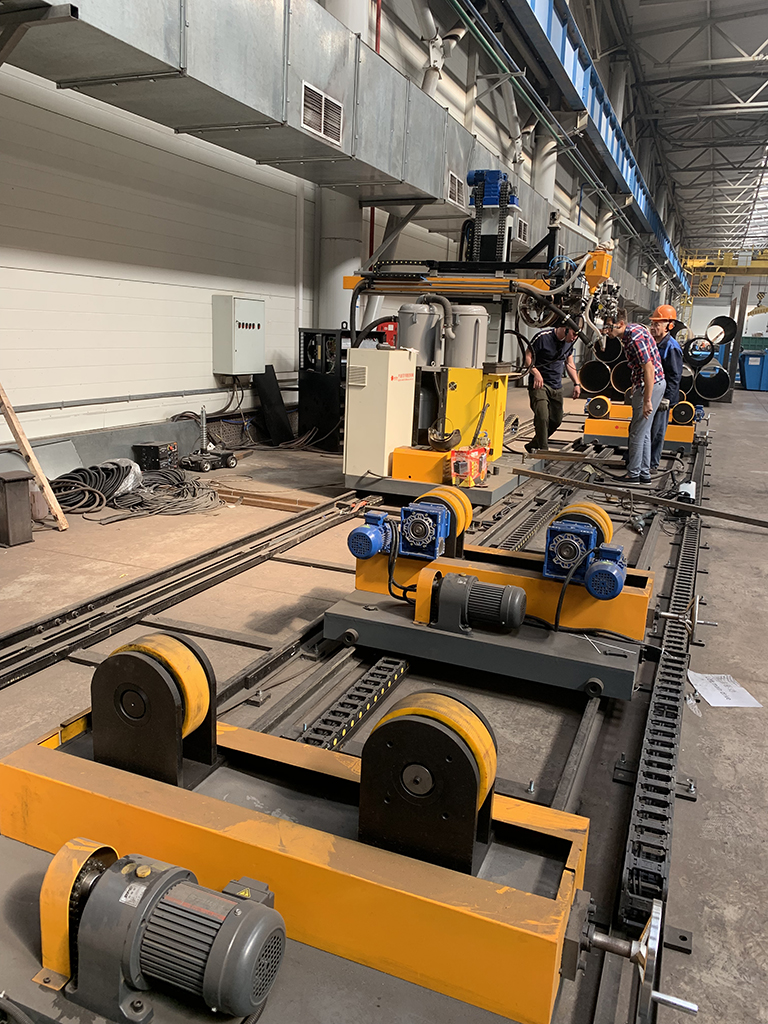

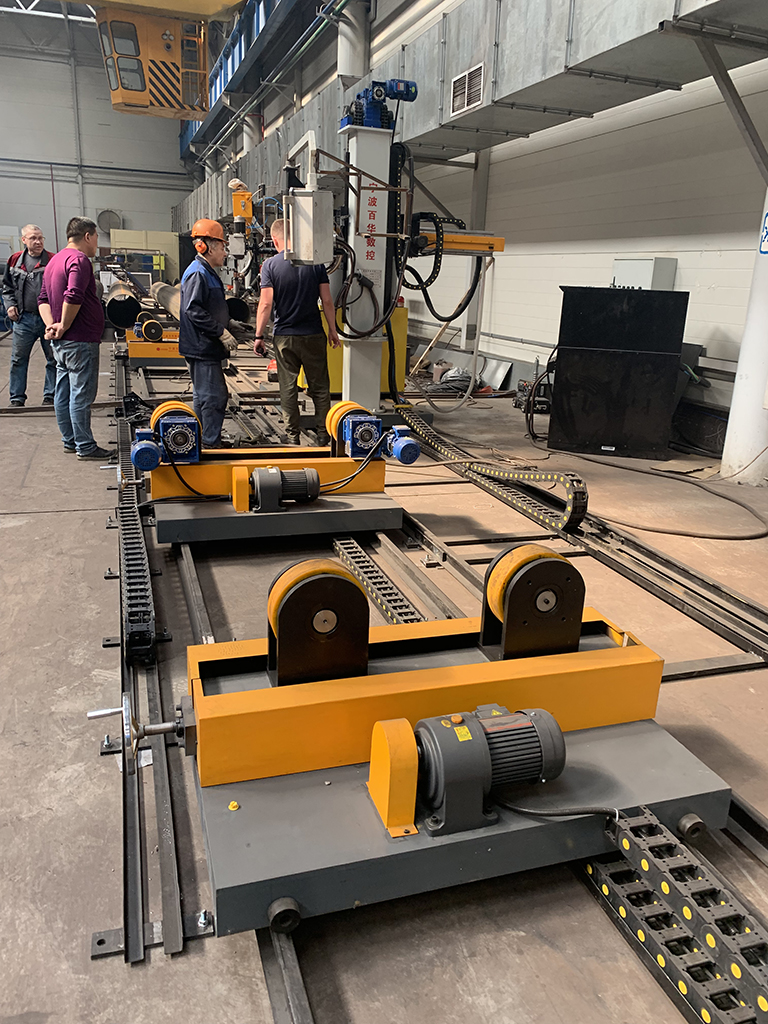

РОЛИКОВАЯ РАМА

2.png                  3.png

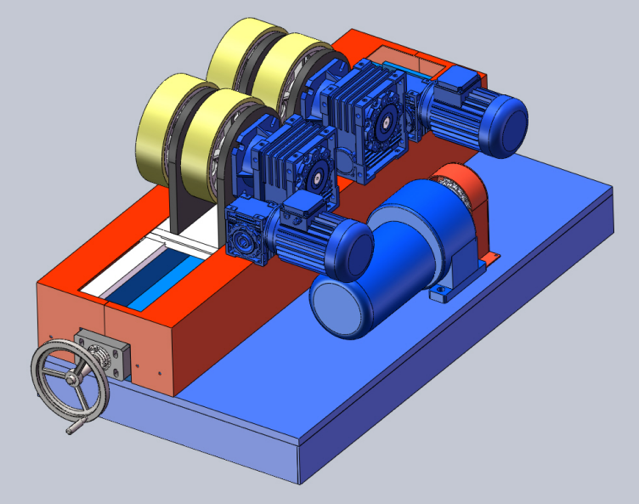

ведущая роликовая рама                                                ведомая роликовая рама

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   №

Наименование

Значение

1

Номинальная грузоподъемность

 5 тонн

2

Адаптация к диаметру заготовки

 Ø 219- Ø 800 мм

3

 Скорость роликовой линии

 100-1000 мм/мин

4

 Режим управления скоростью

 Бесступенчатое регулирование частоты вращения

5

 Диаметр ролика

 Ø 250*50

6

 Рабочее напряжение

 380/50


 АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЧАСТЬЮ

Автоматизированная система управления электрической частью объединяет все устройства этой установки и управляет ими. Система состоит в основном из электрического шкафа управления и пульта дистанционного управления.

С помощью электрического блока управления и пульта дистанционного управления каждый механизм данной установки может управляться отдельно, а различные параметры могут настраиваться вручную в зависимости от ситуации.
