Ленточная пила

Ленточная пила

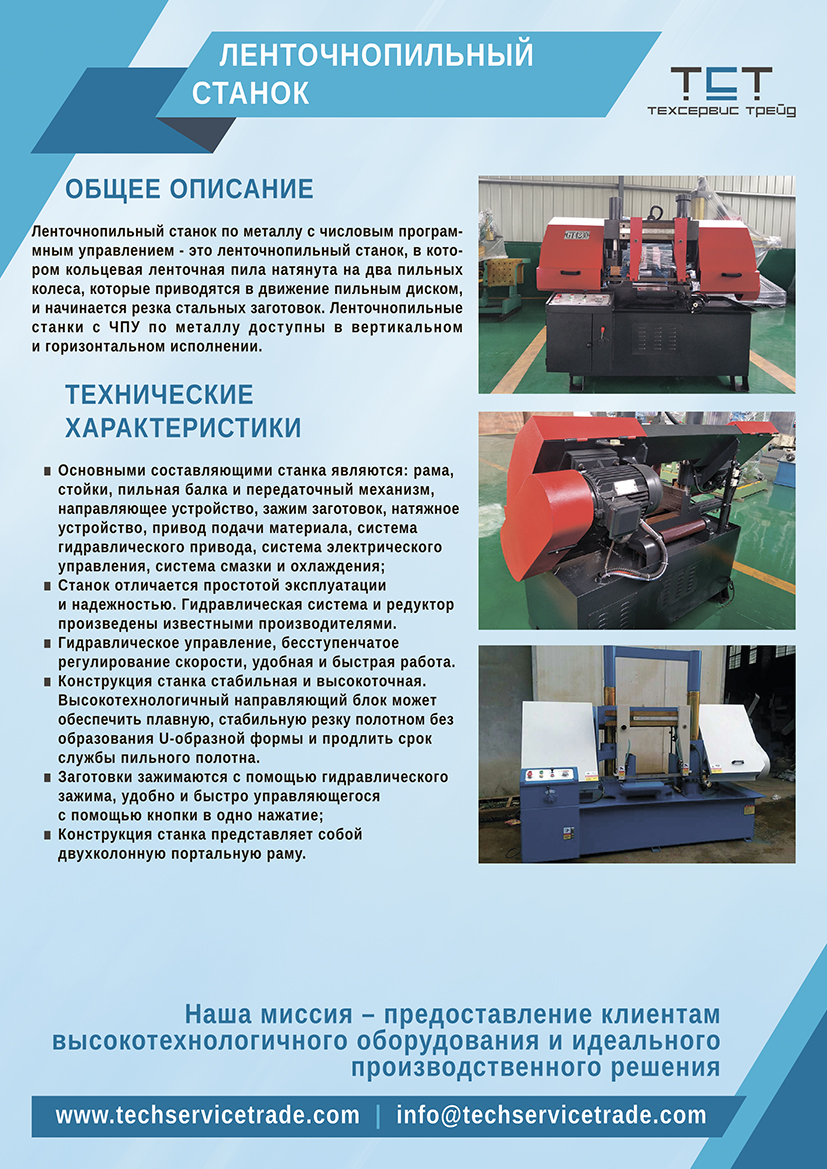

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Основными составляющими станка являются: рама, стойки, пильная балка и передаточный механизм, направляющее устройство, зажим заготовок, натяжное устройство, привод подачи материала, система гидравлического привода, система электрического управления, система смазки и охлаждения;
  • Станок отличается простотой эксплуатации и надежностью. Гидравлическая система и редуктор произведены известными производителями.
  • Гидравлическое управление, бесступенчатое регулирование скорости, удобная и быстрая работа.
  • Конструкция станка стабильная и высокоточная. Высокотехнологичный направляющий блок может обеспечить плавную, стабильную резку полотном без образования U-образной формы и продлить срок службы пильного полотна.
  • Заготовки зажимаются с помощью гидравлического зажима, удобно и быстро управляющегося с помощью кнопки в одно нажатие;

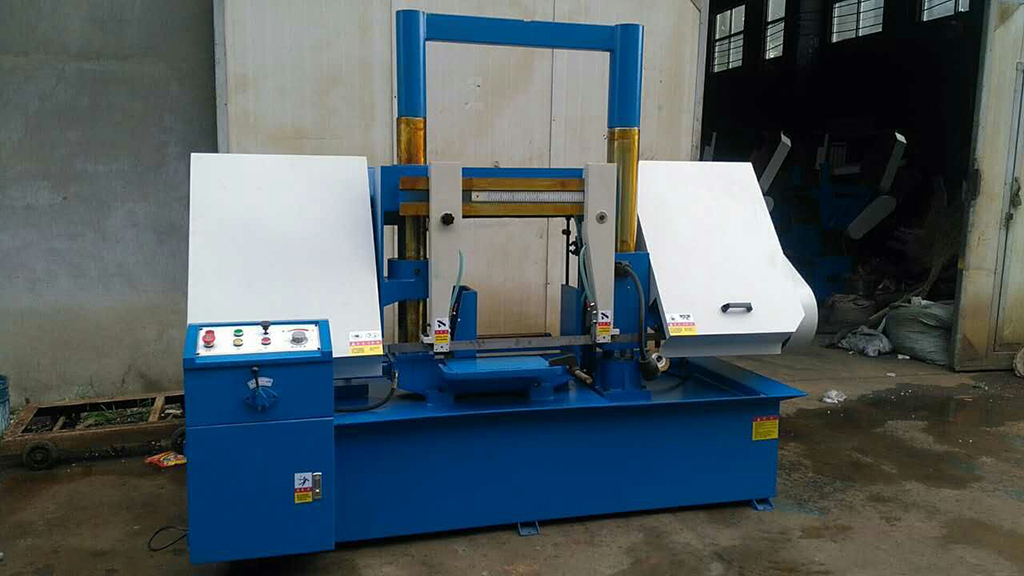

  • Конструкция станка представляет собой двухколонную портальную раму.

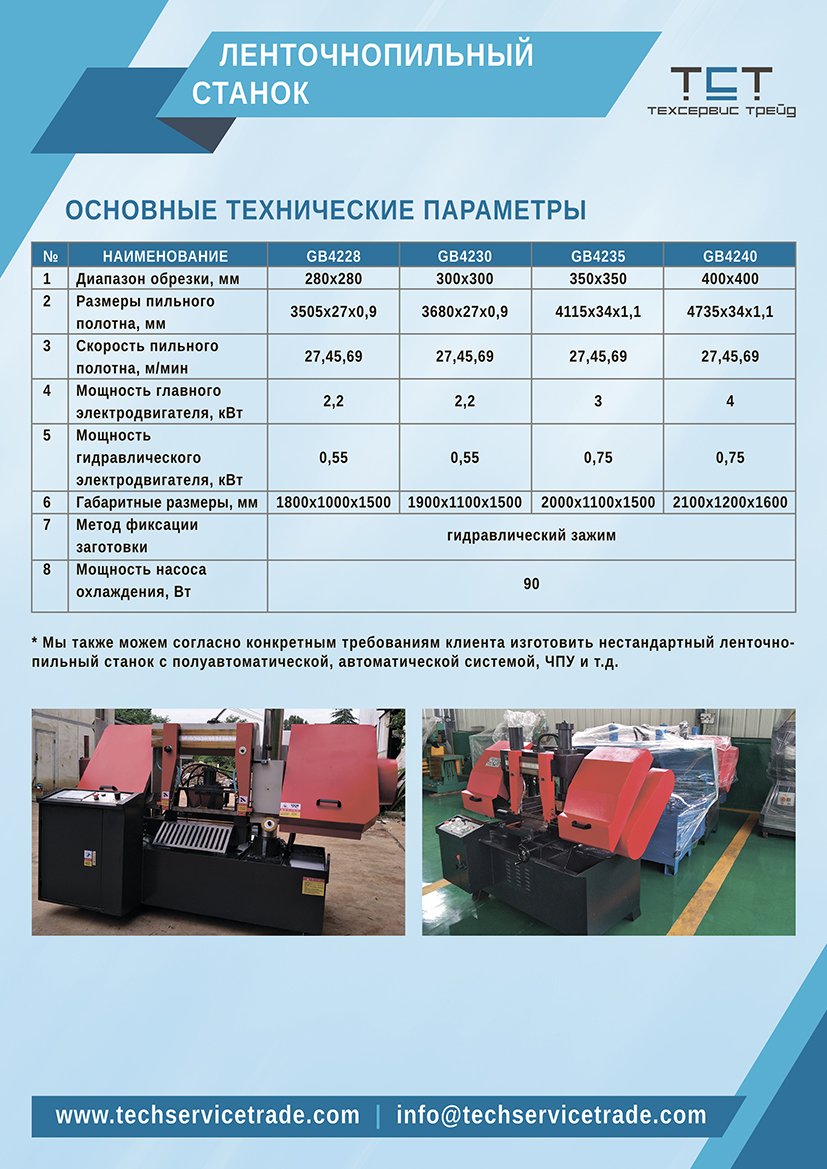

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

 №

НАИМЕНОВАНИЕ

GB4228

GB4230

GB4235

GB4240

1

 Диапазон обрезки, мм

280 х 280

300 х 300

350 х 350

400 х 400

2

 Размеры пильного полотна, мм

3505 х 27 х 0,9

3680 х 27 х 0,9

4115 х 34 х 1,1

4735 х 34 х 1,1

3

 Скорость пильного полотна, м/мин

27,45,69

27,45,69

27,45,69

27,45,69

4

 Мощность главного электродвигателя, кВт

2,2

2,2

3

4

5

 Мощность гидравлического электродвигателя, кВт

0,55

0,55

0,75

0,75

6

 Габаритные размеры, мм

1800 х 1000 х 1500

1900 х 1100 х 1500

2000 х 1100 х 1500

2100 х 1200 х 1600

7

 Метод фиксации заготовки

гидравлический зажим

8

 Мощность насоса охлаждения, Вт

90
