Печь для отжига

Мы проектируем и производим различные промышленные печи для термообработки различных изделий. Основные виды печей: электрическая печь, газовая печь с тележкой, печь отжига, печь закалки, печь отжига с шагающими балками и другие нестандартные промышленные печи.

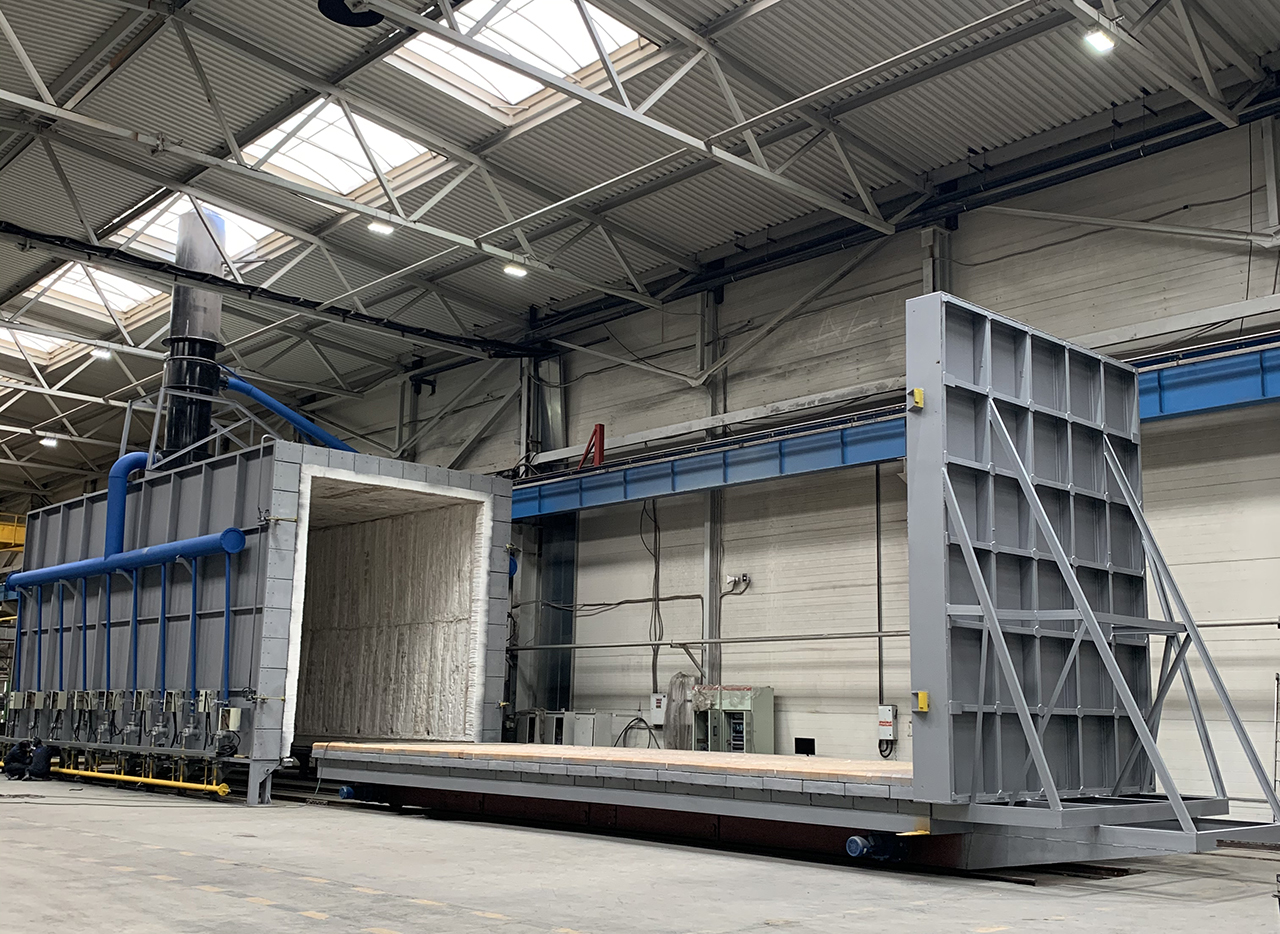

Описание на примере газовой печи с тележкой, произведенной нами для завода, находящегося в Республике Татарстан.

Печь отжига работает на газовом нагреве, предназначенном для термической обработки металлических труб. Отжиг – это процесс термообработки, при котором снимаются внутренние напряжения металла за счет нагрева и медленного снижения температуры. При этом происходит восстановление кристаллической решетки, повышается однородность обрабатываемого состава, облегчается последующая механическая обработка

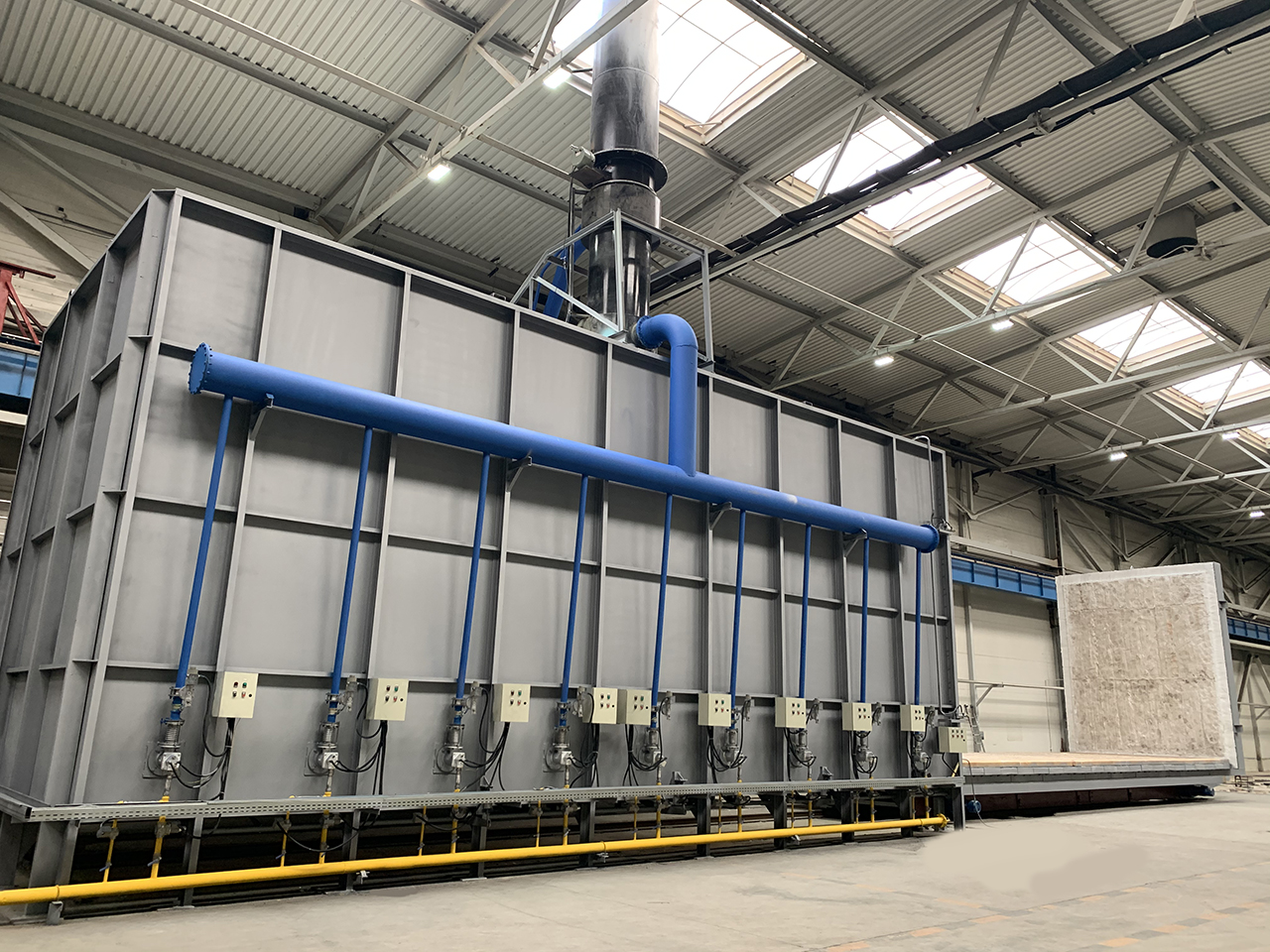

Данная печь состоит из корпуса печи, тележки, дверцы печи, системы газопровода, трубопровода циркуляции воздуха для поддержания процесса горения, системы выпуска дыма и системы управления. Весь корпус печи состоит из стального каркаса, футеровки печи, боковой уплотнительной системы, системы сгорания.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 №

Название

Значение

1

  Размер печи

  13000 * 4000 * 5000 мм

2

  Назначение

  отжиг металлических деталей и другая термическая обработка

3

  Общий вес обрабатываемых деталей

  55 тонн

4

  Толщина подкладки

  300 мм

5

  Топливо

  природный газ

6

  Номинальная температура

  1200 °C

7

  Однородность температуры в печи

  ± 10 °C

8

  Точность контроля температуры

  ± 1 °C

9

  Количество зон контроля температуры

  9

10

  Количество конфорок

  18

11

  Режим контроля температуры

  верхняя зона- управляется промышленным компьютером, нижняя зона-PID регулятор + ПЛК   Siemens серии S7300



 * Технические характеристики и конструкция печи могут быть спроектированы согласно конкретным требованиям заказчика, для обеспечения максимальной производительности.

     Во время проектирования и строительства данной печи мы применяем следующие технические меры для экономии энергии и улучшения качества продукции:

  • В дополнение к рабочей поверхности тележки вся футеровка печи выполнена блоками из керамического волокна, содержащими цирконий, благодаря чему структура футеровки печи обладает такими преимуществами, как легкий вес, меньшее накопление тепла, стойкость к выветриванию и хорошая теплоизоляция и т.д.
  • Между тележкой и корпусом печи используется лабиринтная конструкция с двойным песчаным уплотнением для обеспечения надежной герметизации между тележкой и печью.
  • Печь оборудована эффективным терморегулирующим прибором, который не только улучшает режим работы газовой печи, а также способствует энергосбережению и улучшению условий труда рабочего персонала.
  • Используются высокоскоростные горелки импульсного типа. Поскольку продукты сгорания горелки выбрасываются с высокой скоростью, в газовой среде печи происходит интенсивное перемешивание, и величина открытия горелки регулируется в соответствии с процессом термической обработки, так что температура во всей печи является относительно однородной, что в свою очередь уменьшает разницу температур в разных частях обрабатываемого изделия, тем самым повышая качество продукта.
