Многошпиндельные сверлильные станки серии A с ЧПУ

Техсервис Трейд

DRILLING_SERIES_A

Серия сверлильных станков с ЧПУ для обработки листового металла
Станки предназначены для сверления отверстий в листовом металлопрокате, трубных досках, перегородках по заданной программе, спиральным резцом из высокоскоростной стали. Обладают высокой точностью, эффективностью, жесткостью и надежностью.
Конструктивные особенности:

Рабочий стол разделен на четыре зоны (A, B, C, D)
Возможность сверления различных форматов
Смена и установка заготовок без остановки процесса
Система быстросменного патрона
Конвейер для удаления стружки с ёмкостью для сбора охлаждающей жидкости
Циркуляционная охлаждающая система

Состав станка:
Станина, рабочий стол, подвижный портал, силовая головка, система ЧПУ, система удаления стружки (ленточный конвейер), циркуляционная охлаждающая система, гидравлическая станция и система электропитания. Основная станина и портал выполнены сварной конструкцией с термообработкой.

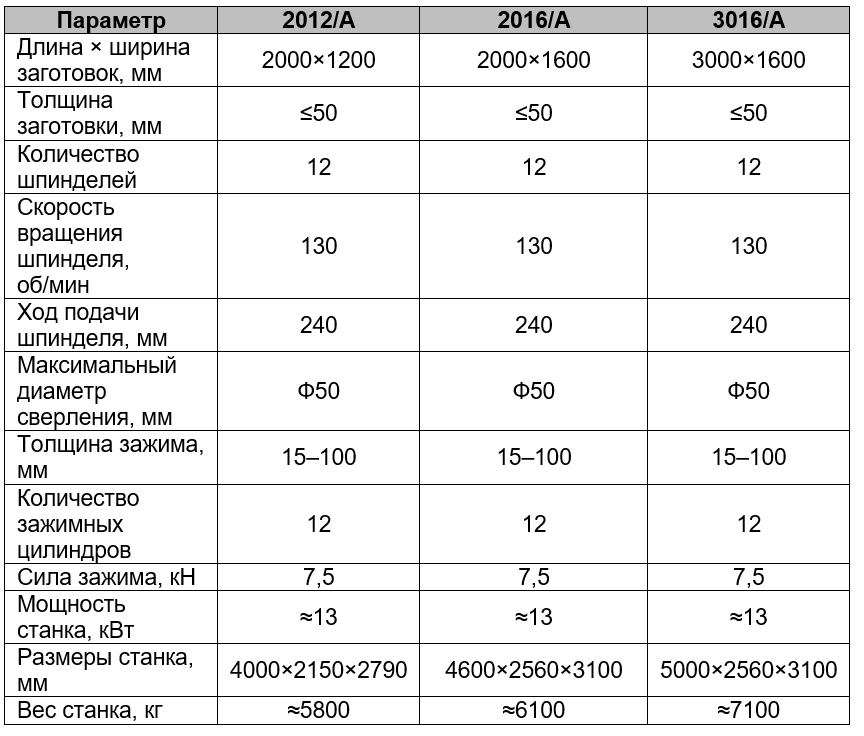

Модельный ряд:
МодельРабочий столРазмеры станкаВес
2012/A
2000х1200 мм
4000х2150х2790 мм
?5800 кг
2016/A
2000х1600 мм
4600х2560х3100 мм
6100 кг
3016/A
3000х1600 мм
5000х2560х3100 мм
7100 кг
Общие технические характеристики:

Количество шпинделей: 12
Скорость вращения шпинделя: 130 об/мин
Ход подачи шпинделя: 240 мм
Максимальный диаметр сверления: Ф50 мм
Толщина заготовки: ?50 мм
Толщина зажима: 15-100 мм
Количество зажимных цилиндров: 12
Сила зажима: 7,5 кН
Мощность станка: ?13 кВт

Станок отличается автоматизацией, стабильностью, удобством эксплуатации и надежностью. Система ЧПУ и импортные комплектующие гарантируют высокое качество обработки.

Характеристики

Документы

Параметры

Характеристики

Тип станка: Многошпиндельный сверлильный станок с ЧПУ

Количество шпинделей: 12

Макс. диаметр сверления: Ф50 мм

Толщина заготовки: ?50 мм

Скорость шпинделя: 130 об/мин

Мощность станка: ?13 кВт

Сила зажима: 7,5 кН

lwh: 5000x2560x3100

Weight: 7100g
